Два контакти
Роз'єм має два круглі контакти для підключення фази та нейтралі. Контакт заземлення відсутній, тому він використовується лише з обладнанням класу захисту II (подвійна ізоляція), яке не потребує захисного заземлення.

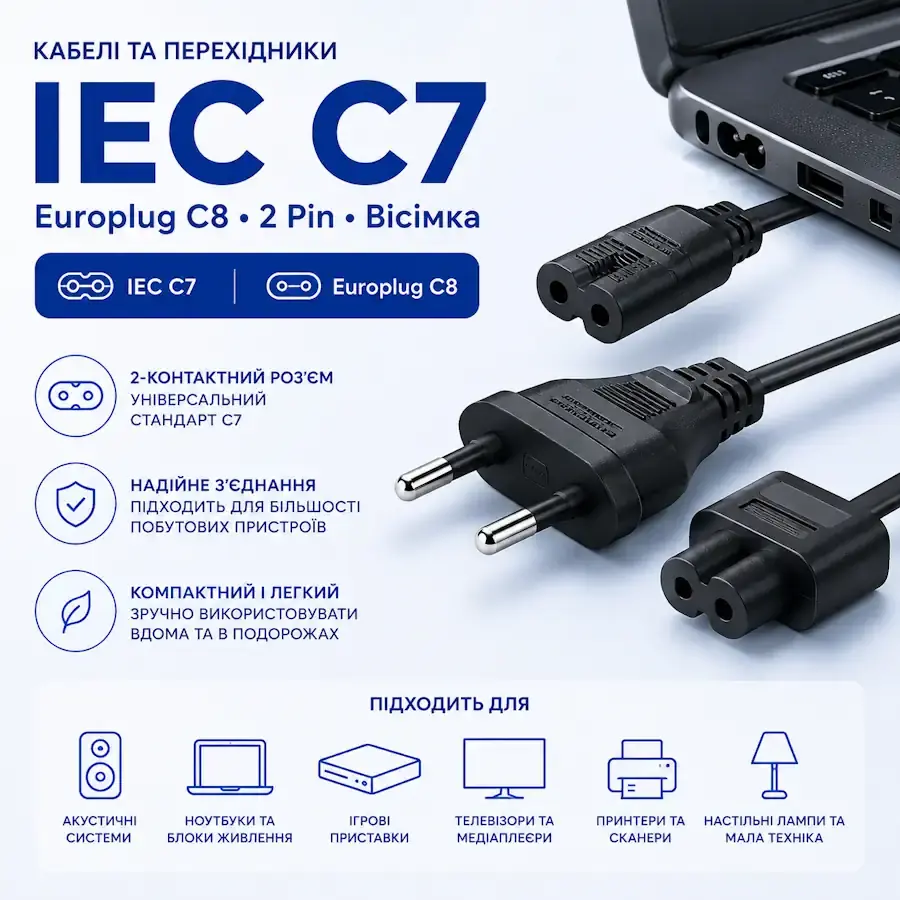

Кабелі живлення 2 pin (IEC C7, вісімка, Europlug C8)
Кабелі живлення з роз'ємом 2 pin IEC C7, також відомим як «вісімка», призначені для підключення побутової та мультимедійної техніки до електромережі. Завдяки компактній симетричній конструкції роз'єм легко підключається будь-якою стороною та широко використовується в телевізорах, радіоприймачах, ігрових консолях, аудіосистемах, зарядних пристроях та іншій електроніці. На стороні пристрою використовується роз'єм IEC C7, який підключається до відповідного гнізда IEC C8.
Що таке роз'єм 2 pin IEC C7 («вісімка»)
IEC C7 — один із найпоширеніших стандартів мережевих роз'ємів для підключення побутової електроніки до електромережі. Завдяки характерній формі двох круглих контактів його часто називають «вісімка» або 2 pin. Кабель оснащений роз'ємом IEC C7, який підключається до відповідного гнізда IEC C8, розташованого на корпусі пристрою.
Такий тип підключення стандартизований міжнародним стандартом IEC 60320 та використовується виробниками електроніки по всьому світу. Незалежно від бренду телевізора, аудіосистеми чи ігрової консолі конструкція роз'єму залишається однаковою, що забезпечує повну сумісність між пристроями різних виробників.
Чому один роз'єм має декілька назв
| Назва | Що означає |
|---|---|
| 2 pin | Побутова назва, що означає наявність двох контактів без заземлення. |
| Вісімка | Найпоширеніша неофіційна назва завдяки формі роз'єму, яка нагадує цифру «8». |
| IEC C7 | Офіційне позначення кабельної частини (штекера) згідно зі стандартом IEC 60320. |
| IEC C8 | Офіційне позначення гнізда (розетки), встановленого безпосередньо на пристрої. |
Таким чином, коли говорять «кабель C7», «кабель-вісімка» або «кабель 2 pin», у більшості випадків мається на увазі один і той самий мережевий кабель для підключення пристроїв із роз'ємом IEC C8.
Конструкція роз'єму IEC C7
Симетрична форма
Стандартний IEC C7 є симетричним, тому кабель можна підключати будь-якою стороною без ризику неправильного встановлення.
Компактні розміри
Невеликі габарити дозволяють використовувати роз'єм навіть у дуже компактній побутовій електроніці, де важливо економити місце всередині корпусу.
Надійне з'єднання
Контакти щільно входять у гніздо IEC C8, забезпечуючи стабільне електроживлення без використання додаткових фіксаторів.
Де використовується роз'єм IEC C7
Кабелі з роз'ємом IEC C7 застосовуються у великій кількості побутової електроніки, яка не потребує захисного заземлення.
- телевізори;
- радіоприймачі;
- музичні центри;
- DVD та Blu-ray програвачі;
- CD-програвачі;
- ігрові приставки;
- портативні аудіосистеми;
- супутникові ресивери;
- деякі блоки живлення;
- цифрові приставки;
- домашня мультимедійна техніка;
- інша електроніка із входом IEC C8.
Звичайний та поляризований IEC C7
Існує дві основні модифікації цього роз'єму:
| Тип | Особливості |
|---|---|
| Стандартний IEC C7 | Повністю симетричний. Може вставлятися будь-якою стороною. |
| Поляризований IEC C7 | Одна сторона має прямокутну форму. Такий кабель сумісний лише з відповідним поляризованим гніздом і забезпечує фіксоване розташування фази та нейтралі. |
Перед покупкою бажано порівняти форму роз'єму на своєму пристрої із новим кабелем, оскільки поляризована та стандартна версії не завжди взаємозамінні.
Як вибрати кабель 2 pin («вісімка»)
Перевірте тип роз'єму
Переконайтеся, що на вашому пристрої встановлено саме гніздо IEC C8 або його поляризовану модифікацію.
Оберіть потрібну довжину
Найпоширеніші варіанти мають довжину 1, 1,5, 2, 3 або 5 метрів. Чим коротший кабель, тим зручніше організувати робоче місце без зайвих петель.
Якість ізоляції
Для тривалої експлуатації рекомендується використовувати кабелі з міцною гнучкою ізоляцією, яка не тріскається при багаторазових згинаннях.
Вилка до електромережі
З іншого боку кабелю зазвичай встановлена стандартна європейська мережева вилка для підключення до побутових електромереж 220–240 В.
Висновок
Роз'єм IEC C7, більш відомий як 2 pin або «вісімка», є міжнародним стандартом для підключення великої кількості побутової електроніки без захисного заземлення. Кабель підключається до гнізда IEC C8, встановленого на пристрої, забезпечуючи просте, безпечне та надійне живлення.
Завдяки універсальності, широкій сумісності та стандартизованій конструкції кабелі IEC C7 використовуються виробниками електроніки по всьому світу. При виборі нового кабелю достатньо перевірити тип роз'єму, його поляризацію (за потреби), довжину та якість виконання, щоб забезпечити повну сумісність із вашим обладнанням.
