Балансувальні проводи та роз'єми для BMS

Балансувальні проводи та роз'єми для BMS забезпечують підключення кожного осередку акумуляторної збірки до плати керування батареєю (Battery Management System). Саме через балансувальний роз'єм BMS контролює напругу окремих елементів, виконує балансування, захищає батарею від перезаряду, глибокого розряду та інших аварійних режимів. Правильно підібраний балансувальний кабель гарантує надійне з'єднання, стабільну передачу сигналів та безпечну роботу акумуляторної батареї.

Переглянути товари Інші «Роз'єми»

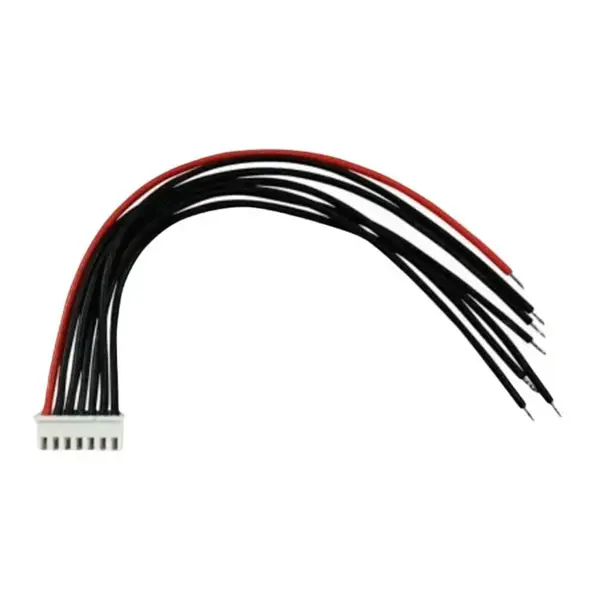

Балансувальний роз'єм та кабель для підключення BMS до акумуляторної батареї

Балансувальні проводи та роз'єми для BMS

Балансувальний роз'єм є одним із найважливіших елементів будь-якої акумуляторної збірки з платою BMS (Battery Management System). Саме через нього система керування батареєю отримує інформацію про напругу кожного окремого акумуляторного елемента та виконує балансування під час заряджання. Якісний балансувальний кабель забезпечує стабільну передачу сигналів, надійний контакт і безпечну експлуатацію акумуляторної батареї.

Балансувальні кабелі використовуються у збірках на основі Li-Ion, LiFePO4, Li-Polymer та інших акумуляторів, що складаються з декількох послідовно з'єднаних осередків. Кількість контактів балансувального роз'єму залежить від кількості банок у батареї та схеми підключення BMS.

Що таке BMS (Battery Management System)

BMS (Battery Management System) — це електронна система керування акумуляторною батареєю, яка контролює роботу всіх осередків акумулятора та забезпечує їх безпечну експлуатацію. Практично всі сучасні акумуляторні батареї з літієвих елементів використовують BMS для захисту та контролю параметрів батареї.

Основне завдання BMS — постійно контролювати напругу кожного елемента, струм заряджання та розряджання, температуру батареї (якщо передбачено датчики), а також відключати навантаження або зарядний пристрій у разі виникнення небезпечних режимів роботи.

Функція BMSПризначення
Контроль напругиМоніторинг напруги кожної банки окремо.
БалансуванняВирівнювання напруг між окремими акумуляторними елементами.
Захист від перезарядуВідключення заряджання при досягненні максимальної напруги.
Захист від глибокого розрядуЗапобігання надмірному розряду акумуляторів.
Захист від перевантаженняКонтроль максимально допустимого струму.
Захист від короткого замиканняМиттєве відключення батареї при аварійній ситуації.
Контроль температуриЗахист від перегріву або переохолодження (у моделях із термодатчиком).

Навіщо потрібен балансувальний роз'єм

На відміну від силових проводів, через які проходить великий струм живлення, балансувальний роз'єм передає до BMS лише інформацію про напругу кожного окремого акумуляторного елемента. Саме тому правильне підключення кожного контакту має критично важливе значення.

Кожен провід балансувального кабелю підключається до певної точки між послідовно з'єднаними акумуляторами. Таким чином BMS одночасно вимірює напругу кожної банки незалежно від інших елементів батареї.

Контроль осередків

Плата BMS постійно вимірює напругу кожного акумулятора окремо.

Балансування

Якщо один із елементів заряджається швидше за інші, BMS вирівнює їх напругу.

Безпека

При неправильній напрузі або несправності окремого осередку система відключає батарею.

Балансувальні роз'єми BMS

Балансувальний роз'єм складається з пластикового корпусу та металевих контактів (клем), до яких обтискаються проводи. Саме роз'єм забезпечує швидке та надійне підключення балансувального кабелю до плати BMS без пайки.

Найбільш поширеними є роз'єми сімейства JST-XH із кроком контактів 2,50 мм, однак залежно від виробника можуть використовуватися й інші стандарти. Перед замовленням необхідно перевірити тип роз'єму, кількість контактів, крок між ними та сумісність із конкретною моделлю BMS.

ХарактеристикаНа що звернути увагу
Тип роз'ємуJST-XH або інший стандарт виробника.
Кількість контактівВідповідає кількості банок акумуляторної збірки.
Крок контактівПовинен повністю збігатися з роз'ємом на платі BMS.
ПолярністьПорядок підключення проводів має відповідати схемі виробника.
Якість контактівНадійний обжим забезпечує стабільне електричне з'єднання.

Чому кількість контактів більша за кількість акумуляторів

Поширеною особливістю балансувальних кабелів є те, що кількість контактів у роз'ємі завжди на один більша за кількість послідовно з'єднаних акумуляторних елементів. Це пояснюється тим, що перший провід є спільним мінусовим виводом батареї, а кожний наступний підключається до наступної точки між елементами.

Конфігурація батареїКонтактів балансувального роз'єму
2S3
3S4
4S5
5S6
6S7
7S8
8S9

Як правильно вибрати балансувальний кабель

  • Визначте кількість акумуляторних елементів у збірці (2S, 3S, 4S тощо).
  • Перевірте тип балансувального роз'єму на платі BMS.
  • Зверніть увагу на крок між контактами.
  • Перевірте довжину кабелю.
  • Оцініть переріз проводу та якість ізоляції.
  • Переконайтеся у правильному розташуванні проводів відповідно до схеми виробника BMS.

Неправильне підключення балансувального роз'єму може призвести до некоректної роботи системи керування батареєю або виходу плати BMS з ладу, тому підключення необхідно виконувати відповідно до документації виробника.

Висновок

Балансувальні проводи та роз'єми є невід'ємною частиною будь-якої сучасної літієвої акумуляторної батареї з BMS. Саме через балансувальний роз'єм плата отримує інформацію про стан кожного окремого акумуляторного елемента, забезпечує балансування, контролює безпечні режими роботи та захищає батарею від пошкодження. Правильно підібраний балансувальний кабель із сумісним роз'ємом гарантує надійне з'єднання, стабільний контроль усіх осередків і тривалий термін служби акумуляторної збірки.
