Надійне підключення
Трикутне розташування контактів забезпечує щільне з'єднання кабелю з блоком живлення навіть при тривалій експлуатації.

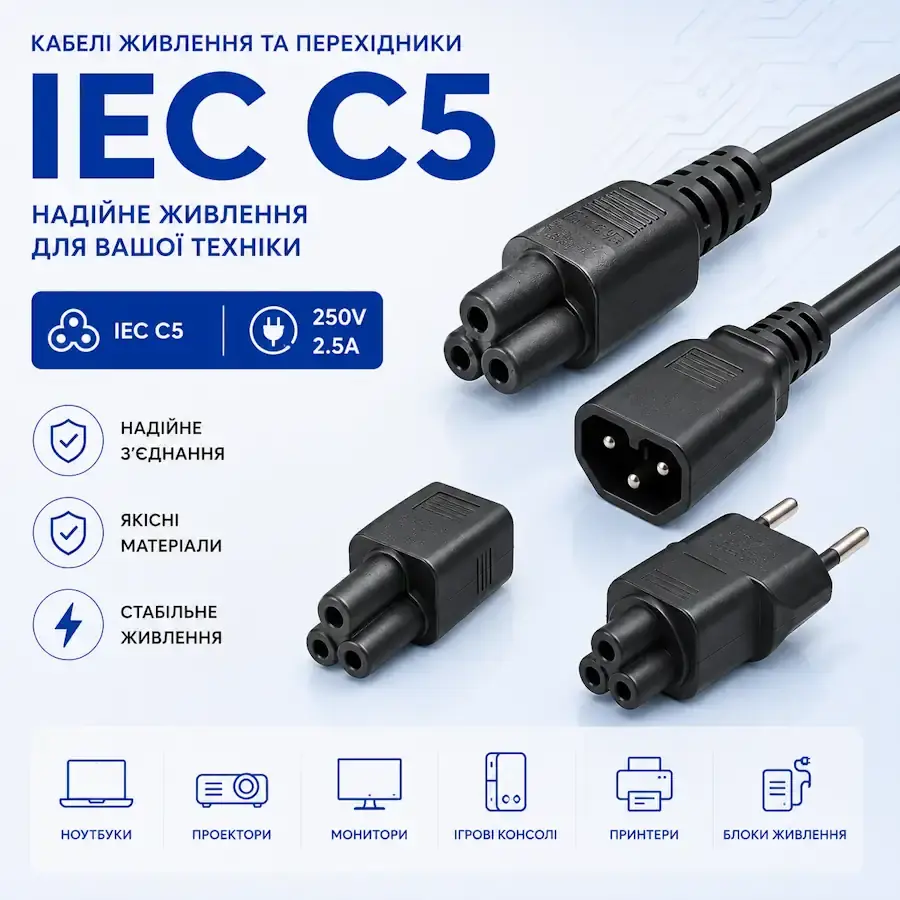

Кабелі живлення та перехідники з роз'ємом IEC C5 (Мікімаус)
IEC C5, більш відомий як «Мікімаус» або «Mickey Mouse», — це триконтактний мережевий роз'єм стандарту IEC 60320, який широко використовується для підключення блоків живлення ноутбуків, проєкторів та іншої електроніки. Його характерна форма з трьома круглими контактами забезпечує надійне підключення, наявність захисного заземлення та високу сумісність із великою кількістю оригінальних і сумісних адаптерів живлення.
Що таке роз'єм IEC C5 (Мікімаус)
IEC C5 — це триконтактний роз'єм стандарту IEC 60320, призначений для підключення мережевого кабелю до зовнішніх блоків живлення ноутбуків та іншого обладнання. Завдяки характерній формі з трьома круглими контактами він отримав неофіційну назву «Мікімаус» (Mickey Mouse), оскільки його контур нагадує голову знаменитого мультиплікаційного персонажа.
Роз'єм IEC C5 забезпечує передачу змінної напруги від електромережі до блока живлення. Саме блок живлення перетворює мережеву напругу на необхідну постійну напругу для ноутбука чи іншого пристрою. Кабель із роз'ємом IEC C5 не впливає на вихідні характеристики блока живлення — він лише забезпечує безпечне та надійне підключення до електромережі.
Конструкція роз'єму IEC C5
На відміну від двоконтактних мережевих кабелів, IEC C5 має три контакти:
| Контакт | Призначення |
|---|---|
| L (Line) | Фазний провід. |
| N (Neutral) | Нульовий провід. |
| PE (Protective Earth) | Захисне заземлення корпусу блока живлення. |
Саме наявність третього контакту є головною особливістю IEC C5. Захисне заземлення підвищує електробезпеку користувача та дозволяє використовувати більш потужні блоки живлення відповідно до вимог виробників обладнання.
Чому виробники використовують саме IEC C5
Захисне заземлення
Наявність контакту PE дозволяє безпечно працювати з металевими корпусами блоків живлення та обладнанням, яке потребує заземлення.
Міжнародний стандарт
IEC C5 є частиною міжнародного стандарту IEC 60320, тому однаковий кабель можна використовувати з обладнанням різних виробників за умови однакового типу роз'єму.
Легка заміна
У разі пошкодження мережевого кабелю немає необхідності купувати новий блок живлення — достатньо замінити лише кабель IEC C5.
Де використовується роз'єм IEC C5
Найчастіше кабелі IEC C5 використовуються для підключення зовнішніх блоків живлення, але сфера їх застосування значно ширша.
- блоки живлення ноутбуків;
- док-станції;
- мультимедійні проєктори;
- портативні принтери;
- деякі моделі моніторів;
- мережеве обладнання;
- лабораторні джерела живлення;
- медичне обладнання;
- інше обладнання із входом IEC C6.
Важливо розуміти, що кабель IEC C5 підключається до гнізда IEC C6, яке розташоване безпосередньо на корпусі блока живлення або пристрою.
Чим IEC C5 відрізняється від інших кабелів живлення
| Тип роз'єму | Кількість контактів | Основне застосування |
|---|---|---|
| IEC C5 | 3 | Блоки живлення ноутбуків, проєктори, обладнання із заземленням. |
| IEC C7 («Вісімка») | 2 | Телевізори, ігрові приставки, аудіотехніка та інші пристрої без захисного заземлення. |
| IEC C13 | 3 | Комп'ютери, монітори, ДБЖ, серверне обладнання. |
Як правильно вибрати кабель IEC C5
Перед покупкою необхідно переконатися, що блок живлення має саме роз'єм IEC C6, який сумісний із кабелем IEC C5. Зовні його легко впізнати за трьома круглими контактами, розташованими у вигляді трикутника.
Основні критерії вибору
- тип вилки для підключення до електромережі;
- довжина кабелю (1–3 м або більше);
- якість ізоляції;
- переріз провідників;
- якість литого роз'єму;
- наявність сертифікації.
Сумісність
Якщо форма роз'єму збігається зі стандартом IEC C5, кабель може використовуватися з блоками живлення різних виробників ноутбуків, зокрема Dell, HP, Lenovo, ASUS, Acer, MSI, Fujitsu, Toshiba та багатьох інших. Вирішальним фактором є саме тип роз'єму, а не бренд блока живлення.
Висновок
IEC C5 («Мікімаус») — один із найпоширеніших стандартних мережевих роз'ємів для зовнішніх блоків живлення ноутбуків та іншого електронного обладнання. Його головними перевагами є триконтактна конструкція із захисним заземленням, висока надійність, сумісність із міжнародним стандартом IEC 60320 та можливість легкої заміни кабелю без заміни самого блока живлення.
Під час вибору нового кабелю насамперед звертайте увагу саме на тип роз'єму — IEC C5, довжину кабелю, якість виготовлення та сумісність із входом IEC C6 на вашому блоці живлення.
