Силові роз'єми
Використовуються для передачі основного струму між акумулятором і навантаженням або зарядним пристроєм.
- XT30

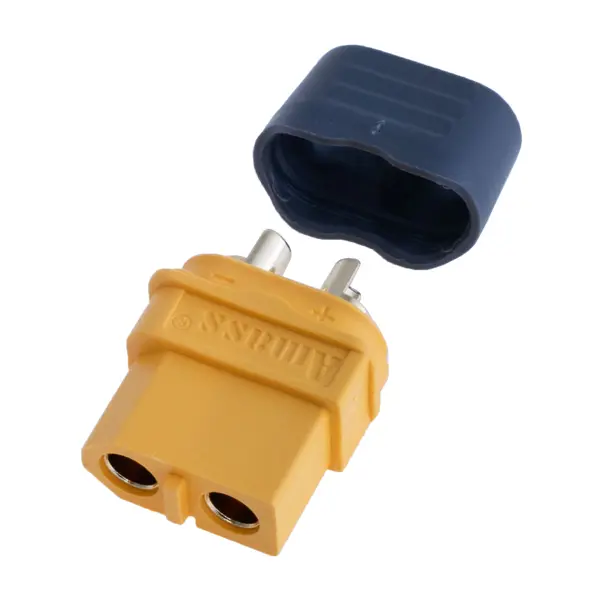

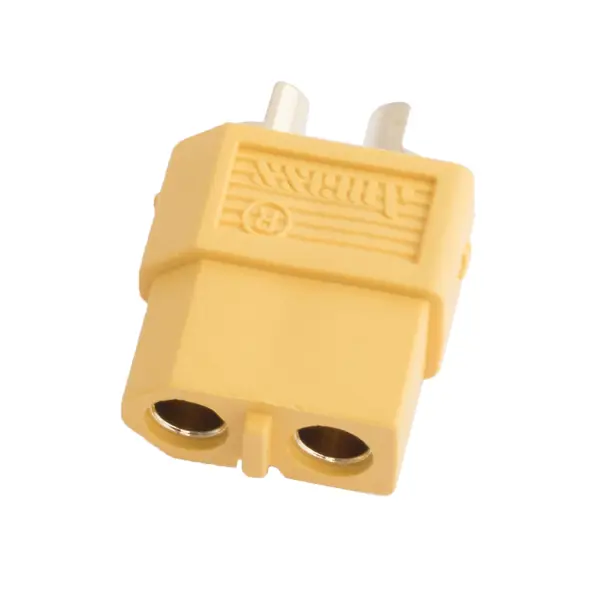

- XT60
- XT90
- EC3 / EC5
- Deans (T-Plug)
- Anderson
Проводи та роз'єми для акумуляторних збірок
Проводи, силові роз'єми та балансувальні кабелі використовуються для складання, ремонту й модернізації акумуляторних збірок на основі Li-ion, LiPo та LiFePO4. Від правильного вибору роз'єму, перерізу проводу та допустимого струму залежить безпечна робота акумулятора, мінімальні втрати енергії та надійність усієї системи.
Проводи та роз'єми для акумуляторних збірок
Для підключення акумуляторів використовуються силові проводи, силові роз'єми та балансувальні кабелі. Вони забезпечують передачу струму, заряджання, балансування окремих елементів і безпечне підключення акумуляторної збірки до зарядного пристрою або навантаження.
Під час вибору важливо враховувати допустимий струм, переріз проводу, тип роз'єму та сумісність із вашим акумулятором і обладнанням.
Основні типи проводів і роз'ємів
Балансувальні роз'єми
Дозволяють зарядному пристрою контролювати напругу кожного елемента окремо та виконувати балансування акумуляторної збірки.
- JST-XH
- EH
- TP
- інші стандарти виробників.
Силові проводи
З'єднують акумулятор із роз'ємом або навантаженням. Від їхнього перерізу залежить допустимий струм і втрати напруги.

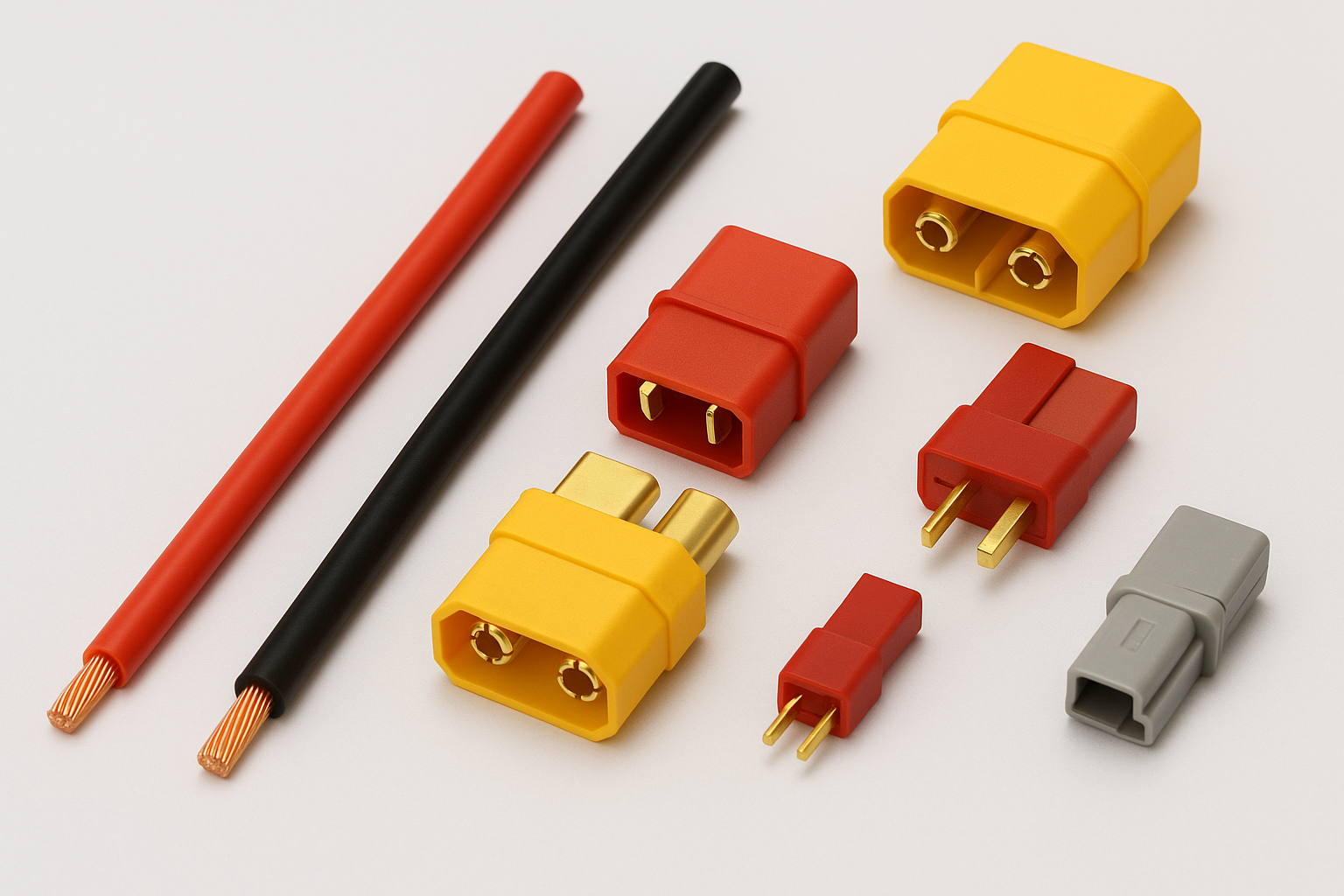

Популярні силові роз'єми
| Роз'єм | Типове застосування | Особливості |
|---|---|---|
| XT30 | Невеликі акумулятори та моделі | Компактний, розрахований на помірні струми. |
| XT60 | Дрони, RC-моделі, портативне обладнання | Найпоширеніший універсальний силовий роз'єм. |
| XT90 | Потужні акумуляторні системи | Підходить для високих струмів і великої потужності. |
| Deans (T-Plug) | RC-моделі | Компактний роз'єм із невеликим контактним опором. |
Для чого потрібен балансувальний роз'єм
У багатокоміркових акумуляторах Li-ion, LiPo та LiFePO4 окремі елементи можуть заряджатися нерівномірно. Балансувальний роз'єм дозволяє зарядному пристрою контролювати напругу кожної комірки та вирівнювати її під час заряджання.
- підвищує безпеку заряджання;
- допомагає збільшити ресурс акумулятора;
- зменшує різницю напруг між елементами;
- є обов'язковим для більшості LiPo-збірок.
Як вибрати проводи та роз'єми
Основні критерії
- максимальний робочий струм;
- тип акумулятора;
- переріз силового проводу;
- тип зарядного пристрою;
- сумісність із наявними роз'ємами.
Поширені помилки
- використання роз'єму з недостатнім допустимим струмом;
- занадто тонкі силові проводи;
- неякісне паяння контактів;
- відсутність ізоляції після монтажу;
- неправильне підключення балансувального кабелю.
Поради перед покупкою
Перед вибором проводів і роз'ємів визначте максимальний струм навантаження, тип акумулятора, необхідний роз'єм та спосіб заряджання. Для потужних акумуляторних збірок особливо важливо правильно підібрати як силовий роз'єм, так і переріз проводу, щоб уникнути перегрівання та втрат напруги.
Якщо ви модернізуєте або ремонтуєте акумуляторну збірку, рекомендується використовувати однаковий тип роз'ємів на всіх сумісних пристроях. Це спрощує експлуатацію та зменшує ймовірність помилкового підключення.
Товари з характеристикою «Провода та роз'єми для акумуляторних збірок»
У цьому розділі представлені товари, для яких використовується значення характеристики «Провода та роз'єми для акумуляторних збірок». Скористайтеся картками товарів, щоб переглянути детальні характеристики, наявність та оформити замовлення.
Кабель перехідник ToolkitRC SC100 Type-С to XT60, PD3.0/QC3.0/FCP/AFC, 5A PD100W, 0.5м, TK41700
Артикул: 56323719
350.00 грн
